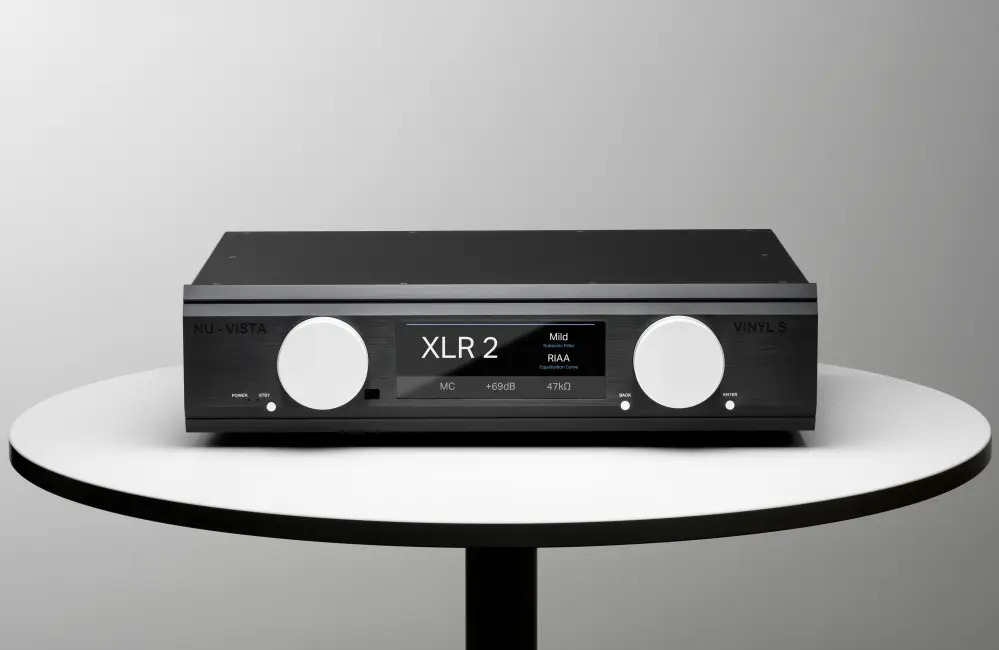

Vinyl S - Overzicht

• Phono-voorversterker
• • NIEUW Dezelfde technische constructie als Vinyl 2, maar
• aangepaste phono-printplaat en nuvistor-buislay-out voor kleinere afmetingen en lagere kosten
• • Volledig gebalanceerd en discreet ontwerp
• • 3-delige versterkingstrap met klasse A-circuits
• • Gesplitste passieve RIAA-, DECCA- en COLUMBIA-equalizer

• Tweetraps subsonisch filter (schakelbaar: UIT –

Mild – Standaard)

• Geluidsarme Nu-Vista klasse A-circuits

• 8x 7586 Nuvistors in gebalanceerd buffercircuit

• Geschikt voor MM (40, 43 dB) en MC (60, 63 dB)

met een +6 dB-optie voor elke versterkingsinstelling

• Aparte uitgangs- en ingangstrappen -

sluit meerdere ingangen en uitgangen tegelijk aan

• Superstille voedingstransformator

• Discrete ingangsfiltering en DC-blokkeringscircuits

In- en uitgang

• 2x RCA-ingangen

• 2x gebalanceerde XLR-ingang

• 1x RCA-uitgang

• 1x gebalanceerde XLR Uitgang

Kenmerken

• NIEUWE slanke Nu-Vista S-behuizing

• NIEUW Ongeveer 45% kleinere mechanische

voetafdruk

• Kleurendisplay met laadinstellingen en

duidelijk geselecteerde ingang

• Laadinstellingen opgeslagen voor elke ingang

• Dimbaar display

• NIEUWE slanke Nu-Vista „S“-afstandsbediening

De technische kant

Net als de grotere Nu-Vista Vinyl 2, beschikt de

Vinyl S over discrete en volledig gebalanceerde

audiocircuits aan de binnenkant. De phono-voorversterker bevat drie versterkingstrappen

aangedreven door volledig discrete klasse A transistorcircuits.

Ook de equalizer is van topkwaliteit. Volledig passief en in twee

afzonderlijke trappen (split-passief) - dit is duurder om te ontwerpen en te implementeren, maar garandeert

de meest nauwkeurige weergave van de ideale

equalizercurve. Split-passieve equalisatie zorgt voor

een betere impedantieaanpassing en een lagere

afwijking van de ideale equalizer. Naast de

standaard RIAA-curve hebben we ook de twee minder gangbare DECCA- en COLOMBIA-curves geïmplementeerd.

De audiosignalen van de

phono-voorversterker gaan naar een aparte printplaat voor

elk kanaal, met een volledig gebalanceerde discrete

klasse A Nuvistor-trap. De overzichtelijke PCB-layout

en het doelgerichte ontwerp garanderen de laagst mogelijke ruis en vervorming met een lage uitgangsimpedantie. Zowel de RCA- als de XLR-uitgangen hebben

hun eigen individuele trappen, waardoor u ze

gelijktijdig kunt gebruiken. De Nu-Vista Vinyl S maakt gebruik van

dezelfde displaytechnologie en het opnieuw ontworpen

frontpaneel als alle andere recente Nu-Vista-modellen..

De hoofdvoedingscondensatoren bevinden zich direct op de gelijkrichters, waardoor ook de voedingsimpedantie wordt verlaagd en gelijkricht- en bromgeluiden uit de buurt van het PA-circuit met hoge versterking worden gehouden.

Dit apparaat was erg populair en bracht het Nu-Vista-geluid naar een nieuwe generatie luisteraars. Er werd ook een bijpassende cd-speler geproduceerd, die ook veel bijval kreeg.

Extreme instelmogelijkheden

Elk van de single-ended RCA- of gebalanceerde XLR-ingangen kan individueel worden ingesteld voor MM/MC en belasting. Elke ingang onthoudt vervolgens ook zijn eigen instellingen.

Zeer grote bereiken van 40 dB (spanningsversterking met factor 100) tot 69 dB (spanningsversterking met factor 3690) zijn mogelijk. De versterking wordt nauwkeurig geschakeld met behulp van signaalrelais en u kunt zien dat de grote toename in versterking de reden is waarom een ​​phono-voorversterker ongelooflijk stil moet zijn (een volledig gebalanceerd ontwerp maakt hier een groot verschil) om zulke hoge versterkingsniveaus aan te kunnen. Ingangscapaciteit en -impedantie worden geschakeld met behulp van JFET-transistoren.

Een kostbare, maar technisch uiterst geavanceerde implementatie, waardoor de Nu-Vista Vinyl S kan worden afgestemd op elk element en perfect kan worden geïntegreerd in de rest van uw hifi-systeem.

Volgens die criteria blijft de Nu-Vista Vinyl S net zo perfect als zijn grotere broer. Vrijwel geen hoorbaar geluid, zelfs niet bij de hoogste versterkingsniveaus. Er is nauwelijks sprake van vervorming. Je kunt de ingang of uitgang niet overbelasten en je kunt je element er perfect op aansluiten. Het brengt de intentie, emoties en passie van de artiest rechtstreeks naar je oren en hart.

Volledig gebalanceerd

Een volledig gebalanceerd ontwerp, zoals gebruikt in

de Nu-Vista Vinyl S, bestaat uit een warm en een koud (ook wel + en -) signaal. Zowel de + als de – signaalketen dragen in feite dezelfde muzikale informatie. Een echte gebalanceerde versterker kan nu de uiteindelijke muzikale informatie uit de +/- signalen halen en alle ruis die mogelijk tijdens de transmissie is toegevoegd, verwijderen.

Een "pseudo-gebalanceerde" versterker verwerkt de + en – signalen niet onafhankelijk van elkaar, maar telt ze bij elkaar op voordat ze worden verwerkt.

Een pseudo-gebalanceerd ontwerp profiteert niet van de voordelen die gebalanceerde verbindingen bieden, zoals volledig gebalanceerde versterkers dat wel doen. In een echt, volledig gebalanceerd apparaat worden de + en

– secties van zowel het linker- als het rechterkanaal afzonderlijk behandeld, waardoor het aantal versterkersecties verdubbelt. Je hebt twee keer zoveel ruimte op de printplaat nodig, twee keer zoveel elektrische componenten en moet twee keer zo zorgvuldig zijn met het plannen van de lay-out van de printplaat. Daardoor blinkt de Nu-Vista Vinyl S uit in het onderdrukken van ongewenste ruis, fouten

en storingen en

NuVistar buizen

Nuvistor-buizen werden in de jaren vijftig uitgevonden om de vele tekortkomingen van conventionele buizen op te lossen. In tegenstelling tot deze bieden Nuvistor-buizen een zeer hoge betrouwbaarheid, lage microfonie, weinig ruis, consistentie van batch tot batch, klein formaat, relatief laag stroomverbruik en geweldige technische prestaties.

Een bekende toepassing was de Ampex MR-70, een kostbare studiobandrecorder waarvan de hele elektronicasectie op nuvistoren was gebaseerd. Een andere beperkte toepassing van dit zeer kleine buisje was in studiomicrofoons uit die tijd, waarvan de AKG/Norelco C12a, die de 7586 gebruikte, een goed voorbeeld is.

Het werd later ook gevonden in de beroemde Neumann U 47 studiomicrofoon. Deze microfoon stond hoog aangeschreven bij artiesten over de hele wereld en werd gebruikt door vele topartiesten zoals Frank Sinatra, The Beatles, enzovoort. Opmerkelijk is dat je momenteel een U47-microfoon, met zijn standaard, kabels en voeding, op eBay kunt zien voor $ 10.999 "Koop het nu".

Helaas, net toen de toepassingen voor Nuvistor-buizen werden onderzocht, werd de transistor uitgevonden en was het 'game over' voor Nuvistors. Daar bleef de zaak rusten tot ongeveer vijftien jaar geleden, toen Musical Fidelity de eerste van zijn baanbrekende Nu-Vista-serie creëerde. Deze legendarische producten in beperkte oplage waren binnen enkele maanden uitverkocht. Vandaag, vijftien jaar later, hanteren ze zeer hoge tweedehandsprijzen vanwege hun prachtige geluid, bouwkwaliteit en lange levensduur.
